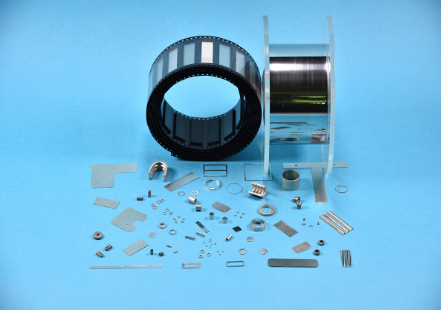

预成型焊片(Preformed Solder Preforms)是在焊接过程中使用的一种精密焊料形式,主要用于需要精确焊料量和高质量焊接的应用中。预成型焊片通常是按照特定形状和尺寸制造的,可以是圆形、方形、环形或其他定制形状,以适应不同的焊接接头。预成型焊片的使用方法如下:
1、选择:
根据焊接材料的兼容性、工作温度、所需的焊点强度和焊接过程的特殊要求选择合适的合金成分。确定预成型焊片的形状和尺寸,确保与焊接区域匹配。
2、准备:
清洁焊接表面,去除油脂、氧化物和其他污染物,确保良好的润湿性和焊料流动。
3、放置:
将预成型焊片准确地放置在焊接区域,通常是在两个待焊接的部件之间,或者放置在其中一个部件上,确保其位置正确。
4、装配:
将需要焊接的部件装配到位,确保预成型焊片被正确夹在两部件之间,且部件对齐。
5、加热:
使用适当的热源(如回流焊炉、烙铁、激光或感应加热)对装配好的部件进行加热,直到预成型焊片熔化并形成焊点。加热温度和时间需根据所选合金的熔点和焊接工艺要求确定。
6、冷却:
在焊料凝固前,保持部件静止,确保焊点形成良好的机械和电气连接。冷却速度也会影响焊点的质量,过快的冷却可能导致裂纹。
7、检查:
完成焊接后,检查焊点的质量,包括外观、强度和电气连续性。可能需要使用X射线、超声波或显微镜等非破坏性测试方法进行内部检查。
预成型焊片特别适用于高精度、高可靠性要求的焊接应用,如航空航天、军事、医疗设备和高性能电子组件的封装。使用预成型焊片可以减少焊料用量的不一致性和空洞的形成,提高生产效率和焊接质量。
